Призначення: Перемикач навантаження.
Схема: I-0-II
Тип: HI451 Перемикач трьохпозиційний I-0-II 125А 400/690В 4п
Кількість полюсів: 4р;
Номінальний струм, А: 125.
Розсіювана потужність з розрахунку на кожний полюс: 5,7Вт
Робоча напруга: 400/690 В.
Рабоча температура: от -20 до 60°С.
Ступінь захисту IP: 20.

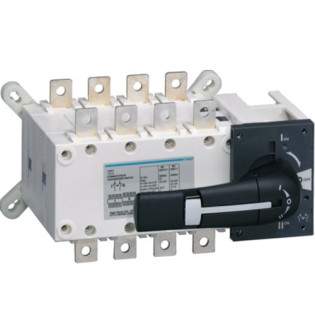

Опис ручного рубильника HI451
Трьохпозиційний поворотний перемикач HI451 з максимальною комутаційної здатністю 125 ампер забезпечує безпеку розриву шляхом ручного перемикання з відключеного ділянки мережі на резервну лінію. Монтаж перекидного вимикача Hager HI451 здійснюється на монтажній панелі в розподільних щитах.
Як працює перемикач HI451
Ручний перемикач фаз HI451 має три положення ручки. При нижньому положенні ручки рубильника живлення навантаження виконується від першого введення, середнє положення це повний розрив (відключає все живлення), а верхнє положення комутує живлення навантаження від другого введення. Відповідно перемикання проводиться через нульове положення, що гарантує безпеку від короткого замикання між звичайною і резервною мережею.
Архітектура
| Тип управління: | Довгий шток |
| Кількість полюсів: | 4 P |
| Тип полюса: | 4 P |
Функції
Керування та індикатори
| Мотор привід інтегрований: | ні |
Основні електричні характеристики
| Номінальна робоча напруга змінного струму: | 380 / 690 V |
Напруга
| Номінальна напруга ізоляції: | 800 V |
| Стійкість по відношенню до номінальної імпульсної напруги: | 8 kV |
| Номінальна робоча напруга постійного струму: | 260 / 500 V |
Електричний струм
| Номінальний робочий струм АС21 категорія В: | 125 A |
| Номінальний робочий струм АС22 категорія А: | 125 A |
| Номінальний струм: | 125 A |
| Ток короткого замикання з запобіжниками gI-gG: | 100 kA |
| Встановленна потужність у піковому короткому замиканні: | 11900 A |
| Номінальний короткочасний що витримується струм Icw: | 12 kA |
| Допустимий номінальний струм що витримується менше 1 сек.: | 7 kA |
| Номінальний струм при 65°C згідно IEC 60947: | 87,5 A |
| Номінальний струм при 70°C згідно IEC 60947: | 87,5 A |
| Номінальний робочий струм АС21 категорія А: | 125 A |
| Номінальний робочий струм АС22 категорія В: | 125 A |
| Номінальний робочий струм по АС23 катеогрии А: | 125 A |
| Дозволений робочий струм по АС23 катеогрии А: | 125 A |
Кришка, двері
| Можливість блокування: | так |
Розміри
| Глибина встановленого виробу: | 218 mm |
| Висота встановленого виробу: | 135 mm |
| Ширина встановленого виробу: | 251 mm |
Підключення
Обладнання
| Моторпривід опціонально: | ні |
Стандарти
| Стандартний текст: | IEC 60947-3 |
| Європейська директива WEEE: | пов'язаний |
Безпека
| Захисне виконання ІР: | IP00 |
