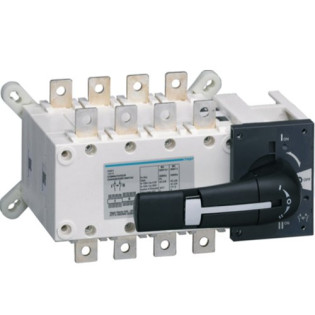

HI451 Перемикач трьохпозиційний I-0-II 125А 400/690В 4п Hager

Призначення: Перемикач навантаження.

Схема: I-0-II

Тип: HI451 Перемикач трьохпозиційний I-0-II 125А 400/690В 4п

Кількість полюсів: 4р;

Номінальний струм, А: 125.

Розсіювана потужність з розрахунку на кожний полюс: 5,7Вт

Робоча напруга: 400/690 В.

Рабоча температура: от -20 до 60°С.

Ступінь захисту IP: 20.

Опис ручного рубильника HI451

Трьохпозиційний поворотний перемикач HI451 з максимальною комутаційної здатністю 125 ампер забезпечує безпеку розриву шляхом ручного перемикання з відключеного ділянки мережі на резервну лінію. Монтаж перекидного вимикача Hager HI451 здійснюється на монтажній панелі в розподільних щитах.

Як працює перемикач HI451

Ручний перемикач фаз HI451 має три положення ручки. При нижньому положенні ручки рубильника живлення навантаження виконується від першого введення, середнє положення це повний розрив (відключає все живлення), а верхнє положення комутує живлення навантаження від другого введення. Відповідно перемикання проводиться через нульове положення, що гарантує безпеку від короткого замикання між звичайною і резервною мережею.
