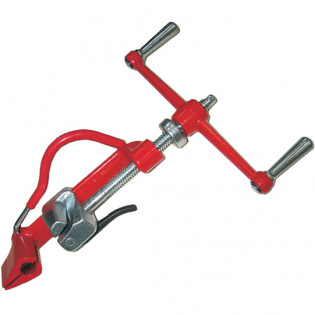

Інструмент для бандажної стрічки В20



Модель - e.tool.tension.b.20;

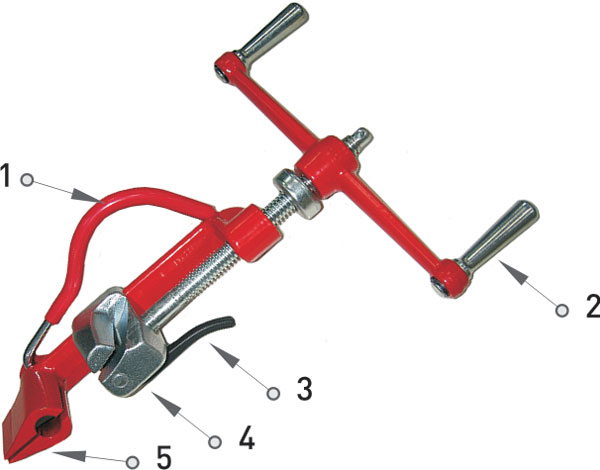

Позначення на малюнку:

1 - важіль з ріжучими головками;

2 - рукоятка воротка;

3 - фіксатор;

4 - рукоятка фіксатора;

5 - ріжуча головка.

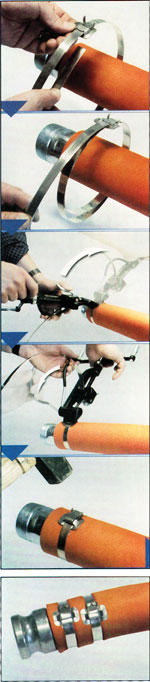

Порядок работи з інструментом

1. З барабана витягується бандажна стрічка необхідної довжини. Довжина бандажної стрічки повинна бути більше довжини окружності опори на 10-15 см. Орієнтовна довжина шматка стрічки становить, як правило, 1 метр.

2. У місці обрізки бандажна стрічка ребром вставляється в щілинний отвір ріжучої головки, важіль ножа відтягується від інструменту, обрізаючи шматок стрічки.

3. Важіль ріжучої головки повертається у вихідне положення. Обертанням воротка проти годинникової стрілки рухома частина інструменту переміщається максимально близько до ріжучої частини.

4. Один з кінців бандажної стрічки заводиться в скріпу по стрілках, зазначеним на ній, і висувається на довжину 5-6 см. Потім загинається всередину і фіксується.

5. Бандажна стрічка пропускається через проріз в гаку і заводиться в скріпу. Утримуючи торець бандажної стрічки, її відгинають від опори не менше ніж на 90 °.

6. Вільний кінець стрічки заправляється в щілинні отвори інструменту, рукоятка фіксатора стрічки відтягується від інструменту.

7. Рукоятка фіксатора звільняється, стрічка при цьому утримується в рухомої частини.

8. Обертанням воротка за годинниковою стрілкою здійснюється натяг бандажної стрічки до потрібного зусилля.

9. Стрічка загинається під гострим кутом і поворотом важеля ріжучої головки обрізається.

10. Фіксатори загинаються молотком і затискають кінець стрічки.
