Инструмент для бандажной ленты, В20

Модель - e.tool.tension.b.20;

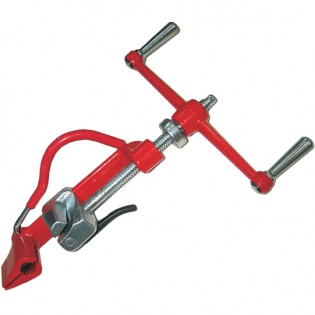

Обозначения на рисунке:
1 — рычаг с режущей головкой;
2 — рукоятка воротка;
3 — фиксатор;
4 — рукоятка фиксатора;
5 — режущая головка.

Порядок работы с инструментом

1. С барабана вытягивается бандажная лента необходимой длины. Длина бандажной ленты должна быть больше длины окружности опоры на 10-15 см. Ориентировочная длина куска ленты составляет, как правило, 1 метр.
2. В месте обрезки бандажная лента ребром вставляется в щелевое отверстие режущей головки, рычаг ножа оттягивается от инструмента, обрезая кусок ленты.
3. Рычаг режущей головки возвращается в исходное положение. Вращением воротка против часовой стрелки подвижная часть инструмента перемещается максимально близко к режущей части.
4. Один из концов бандажной ленты заводится в скрепу по стрелкам, указанным на ней, и выдвигается на длину 5-6 см. Затем загибается вовнутрь и фиксируется.
5. Бандажная лента пропускается через прорезь в крюке и заводится в скрепу. Удерживая торец бандажной ленты, ее отгибают от опоры не менее чем на 90°.
6. Свободный конец ленты заправляется в щелевые отверстия инструмента, рукоятка фиксатора ленты оттягивается от инструмента.
7. Рукоятка фиксатора освобождается, лента при этом удерживается в подвижной части.
8. Вращением воротка по часовой стрелке осуществляется натяжение бандажной ленты до нужного усилия.
9. Лента загибается под острым углом и поворотом рычага режущей головки обрезается.
10. Фиксаторы загибаются молотком и зажимают конец ленты.
