Какова дальность света светодиодного прожектора?

- Какой мощности выбрать светодиодный прожектор?



- Какова дальность света светодиодного прожектора?



- На какую высоту устанавливать светодиодный

  прожектор?



Светодиодный прожектор – отличная альтернатива, лампам накаливания и галогенным прожекторам.



Варианты его использования очень обширны за счет его миниатюрности, влагозащищенности, устойчивости к вибрации и низкой температуре нагрева корпуса во время работы, так же они могут применяться при температуре от -30 до +40 град., поэтому светодиодные прожекторы используют для наружного освещения:



дома, стоянки автомобиля, дорожек,

подъездных путей, строительных площадок,

складских помещений, элементов ландшафта,

открытых территорий, беседок и т.д.



А это значит, что при выборе прожектора сначала

необходимо определиться с объектом освещения или же с целью его установки.





Как узнать, какой мощности вам нужен светодиодный прожектор?



Люксы и Люмены



Например,

Освещение необходимо сделать в беседке, где вы вечером планируете почитать – уровень необходимой освещенности 300Люкс.

Освещение открытой площадки для комфортного ориентирования в темное время суток – 10 Люкс, для освещения стоянки ― 75 Люкс, для работы в кладовой, на складе ― 100 Люкс;



Где Люкс – это единица измерения освещенности.



1 Люкс = 1 люмен / 1 м2



Люмен ― это единица измерения светового потока, а эта характеристика обязательно указана в паспорте светодиодного прожектора или на его упаковке.



Так как мы привыкли к галогенным прожекторам или лампам накаливания, приведем соотношения мощностей и светового потока галогенного и светодиодного прожектора, а также рекомендованную высоту установки светодиодного прожектора в зависимости от его мощности.



 Галогенный прожектор*

 Светодиодный прожектор*

 Галогенный прожектор 60 Вт – 800 Лм

 Светодиодный прожектор 10 Вт – 900 Лм

 Галогенный прожектор 100 Вт – 1600 Лм

 Светодиодный прожектор 20 Вт – 1500 Лм

 Галогенный прожектор 200 Вт – 2700 Лм

 Светодиодный прожектор 30 Вт – 2500 Лм

 Галогенный прожектор 300 Вт – 4700 Лм, ДРЛ 125

 Светодиодный прожектор 50 Вт – 4500 Лм

 Галогенный прожектор 500 Вт – 6000 Лм

 Светодиодный прожектор 70 Вт – 6000 Лм

 Галогенный прожектор 500 Вт – 6000 Лм

 Светодиодный прожектор 80 Вт – 7500 Лм

 Галогенный прожектор 1000 Вт – 12000 Лм, ДРЛ 250

 Светодиодный прожектор 100 Вт – 9000 Лм

 Галогенный прожектор 1500 Вт – 15200 Лм

 Светодиодный прожектор 150 Вт – 13500 Лм

 Галогенный прожектор 2000 Вт – 25000 Лм, ДРЛ 400

 Светодиодный прожектор 200 Вт – 19500 Лм

 Галогенный прожектор 3000 Вт – 34000 Лм

 Светодиодный прожектор 300 Вт – 29000 Лм

*Световые потоки, приведенные в таблице, являются примерными и зависят от производителя источника света.





Высота установки светодиодного прожектора



10 Вт - высота установки до 2-х метров;

20 Вт - высота установки до 3-х метров;

30 Вт - высота установки до 4-х метров;

50 Вт - высота установки до 6-ти метров;

100 Вт - высота установки до 14-ти метров;

150 Вт - высота установки до 18-ти метров;

200 Вт - высота установки до 22 метров;

300 Вт - высота установки до 25-ти метров.





ВАЖНО: ПРИ НЕОБХОДИМОСТИ УСТАНОВКИ ПРОЖЕКТОРА С ДАТЧИКОМ ДВИЖЕНИЯ, ОБРАТИТЕ ВНИМАНИЕ НА РЕКОМЕНДОВАНУЮ ВЫСОТУ УСТАНОВКИ ДАТЧИКА, ЧАЩЕ ВСЕГО ЭТО 2,5-3,5МЕТРА НЕ БОЛЬШЕ.





Итак, определившись с объектом освещения, высотой установки и приблизительно подобрав мощность прожектора, проверим не ошиблись ли мы с выбором.



Напомним, что освещенность местности для нормального ориентирования в темное время суток составляет 10 люкс на 1 кв. м. Полная луна, к сравнению, дает освещенности 0.27 люкс.





Расчеты и формулы



Проведем расчет для прожектора мощностью 50 Вт, который на 1 Вт мощности дает 100 люмен. Следовательно, прибором, дающим 5000 люмен можно осветить площадь 500 кв. м. Пучок света стандартного прожектора раскрывается на 120град., создавая перед собой световое пятно.



С помощью геометрической формулы вычисляем, что освещенность 500 кв. м площади светового пятна распространяется вдаль на 13 м., а в стороны пятно примерно распространится на 26 м.

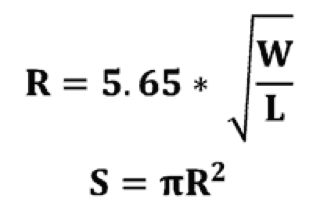

Из расчетов получается, что светодиодный прожектор мощностью 50 Вт оптимально обеспечит светом площадь не более 3–4 соток. Расчет освещенности от прожектора с пучком света на 120град вычисляем по формуле:



R – расстояние освещенности;

W – мощность осветительного прибора;

L – освещенность.



Радиус светового пятна равен расстоянию до прибора освещения. Из этого можно вычислить площадь освещения S.



Возьмем, к примеру, что для освещения определенного участка требуется 70 Люкс.



      Установив светодиодный прожектор мощностью 200 Вт на высоте 9 м, получится освещенность площади около 300 кв. м.



Если этот прожектор закрепить на стене здания, часть светового пятна пропадет на бесполезном освещении стены.

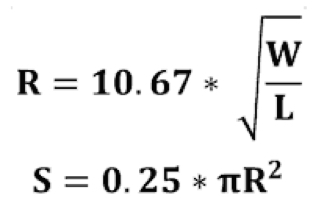

Прожекторы с линзами раскрывают пучок света на 60град. Для их расчета существует другая формула, которая в принципе сходна с предыдущей, отличие только в коэффициентах. Вместо 5,65 берем коэффициент 10,67.



Для вычисления площади S добавляется коэффициент 0,25, так как радиус светового пятна в 2 раза меньше расстояния до прибора освещения.



Чтобы получить площадь освещенности от прожектора с углом 60град. равную площади освещенности от прожектора с углом 120град., необходимо прибор с линзой установить в 2 раза дальше. Естественно, пример был приведен для прожекторов с одинаковой мощностью.





Произведем расчеты по методу коэффициента использования светового потока, для наиболее часто использованных освещенностей и определим значения дальности света прожектора, с углом излучения 120град.







 Мощность прожектора, W



 10

 30

 50

 100

 150

 200



 Освещенность,

 Люксы

 Дальность света прожектора, метры

 Для ориентирования в темноте

 10

 6

 10

 13

 18

 22

 26

 Для дорожки/двора/стоянки

 75

 3

 4

 5

 7

 8

 10

 Для склада/мастерской

 100

 2

 4

 4

 6

 7

 8



Так же можно использовать расчет по методу удельной мощности.



Разработан он был для ламп накаливания. Необходимая мощность ламп для освещения площадки рассчитывается по формуле:

Р = w х S, где:

w — удельная мощность для равномерного освещения;

S — площадь освещаемого помещения.



Удельная мощность является справочной величиной и может принимать значения от 1 до 12 Вт/м2.  Для стоянки автомобиля, для освещения придомовой территории удельная мощность принимается равной 2 Вт/м2. Если освещаемая площадка (7 на 20 метров - 140метров квадратных), то



Р = 2 х 140 = 280 Вт



Для перехода от ламп накаливания к светодиодам используем поправочный коэффициент - 5.

Р = 280 / 5 = 56 Вт



      Таким образом, для освещения площадки 7 на 20 метров достаточно будет установить светодиодные прожекторы суммарной мощностью 60 Вт.



      В результате, приобретаем, например, два 30-ваттных светодиодных прожектора, монтируем их на высоте 4 м на расстоянии 5м друг от друга и наслаждаемся результатом.





P.S. В данной статье все расчеты приблизительны и могут отличаються в зависимости от производителя источника света.
